Introdução à Dinâmica

1 Da cinemática à dinâmica

A cinemática permite descrever os movimentos. Com ela, podemos dizer onde um corpo está, com que velocidade se move, se acelera ou freia e quanto tempo leva para chegar. Montamos gráficos, aplicamos equações e previmos posições. Em nenhum momento, porém, respondemos a uma pergunta anterior a todas essas: o que causou aquele movimento, e por que ele foi daquela forma e não de outra.

Um carro que acelera de 0 a 100 km/h em 8 segundos tem uma aceleração bem definida, e a cinemática permite calculá-la. No entanto, a cinemática nada diz sobre o motor que impulsiona o carro, o atrito dos pneus com o asfalto ou sobre por que é mais difícil acelerar o carro quando está mais carregado. Ela descreve o movimento como quem descreve um filme: registra o que acontece em cada quadro, sem conhecer o enredo.

A dinâmica é a parte da mecânica que investiga esse enredo, as causas dos movimentos. Ela liga o movimento que observamos às interações entre os corpos. Dentro da dinâmica, podemos atribuir as mudanças no movimento dos objetos às forças que atuam sobre eles. A grandeza que mede essas interações é a força.

Ao longo deste texto, será apresentada primeiro a longa história por trás dessa ideia. Na sequência, virão a definição de força e sua natureza vetorial, os principais tipos de força, a noção de força resultante e, por fim, o diagrama de corpo livre, a ferramenta que organiza toda a análise.

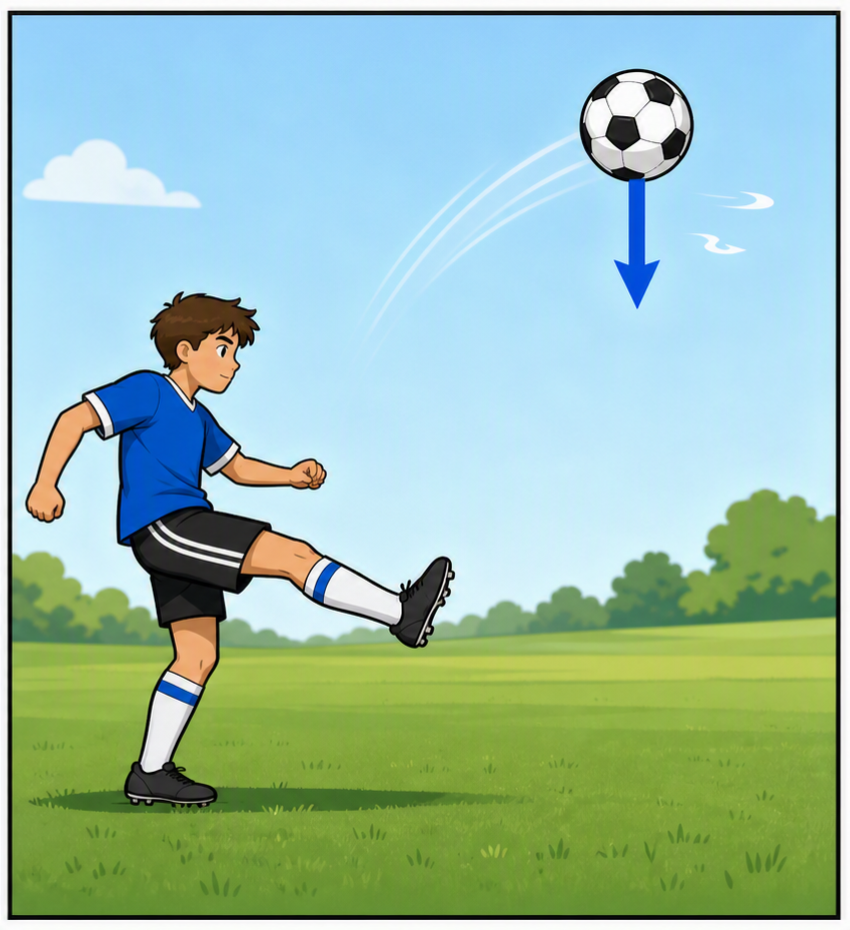

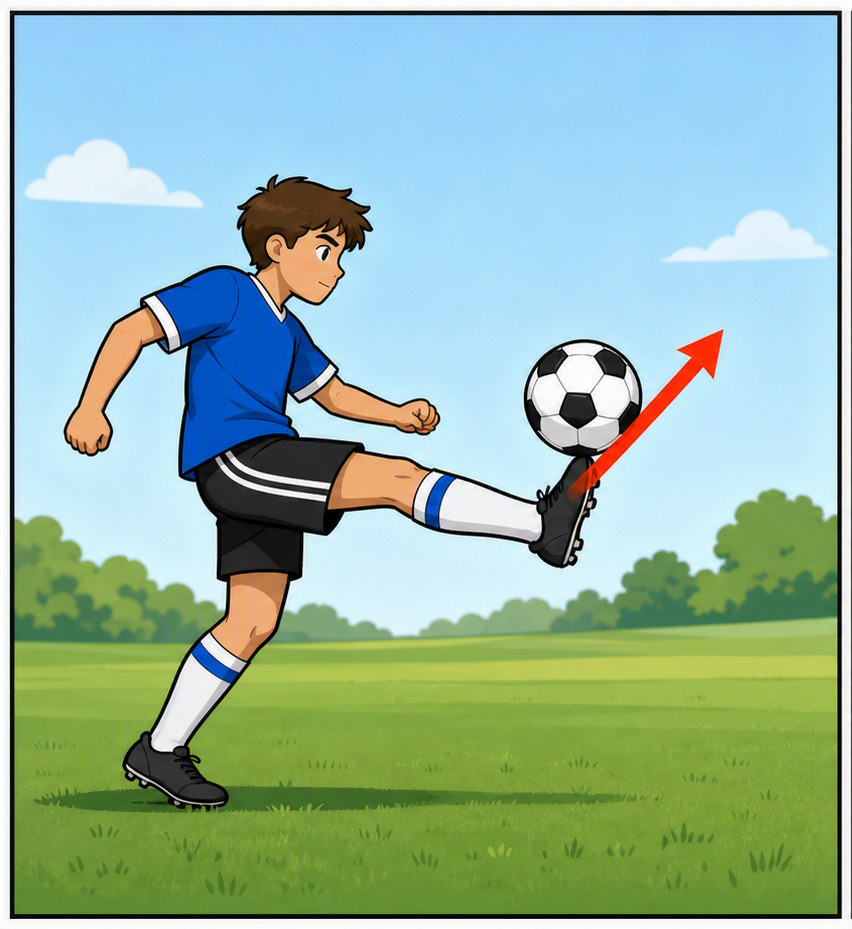

Antes de prosseguir, vale um teste rápido. Imagine que você chuta uma bola e ela sobe pelo ar. Enquanto a bola sobe, quais forças agem sobre ela? Responda mentalmente antes de abrir a caixa a seguir.

2 Uma ideia que durou 2000 anos

A intuição de que movimento exige força não é ingenuidade de estudante. É a leitura mais honesta da experiência cotidiana. Empurre um armário e ele anda enquanto você empurra, parando assim que você solta. Pedale uma bicicleta e ela perde velocidade quando você deixa de pedalar. Arraste uma caixa pelo chão e, sem força, nada acontece. O mundo cotidiano parece afirmar que força é o que mantém as coisas em movimento.

Aristóteles, no século IV a.C., sistematizou essa leitura. Para ele, o estado natural dos corpos terrestres era o repouso, e todo movimento violento exigia um motor em contato permanente com o objeto. Era uma teoria coerente e compatível com quase tudo que se podia observar, e por isso permaneceu como explicação dominante por cerca de dois mil anos.

O primeiro sinal de que algo não fechava aparecia num caso incômodo, o da flecha. Se o movimento exige um motor em contato, o que empurra a flecha depois que ela deixa a corda do arco? Aristóteles recorreu ao ar, que se fecharia atrás da flecha e a empurraria adiante. A explicação nunca convenceu por inteiro. No século XIV, filósofos como Jean Buridan propuseram que o arremesso transferia ao projétil um impulso interno, o ímpeto, que se gastava aos poucos. É praticamente a mesma resposta que a maioria dos estudantes dá hoje sobre a bola chutada.

A virada veio com Galileu Galilei, no início do século XVII. Em vez de perguntar o que mantém o corpo em movimento, Galileu observou esferas descendo e subindo por planos inclinados e notou um padrão: quanto mais liso o plano, mais longe a esfera ia. No limite de um plano perfeitamente liso e horizontal, ela não pararia nunca. O atrito, antes tratado como detalhe desprezível, era a verdadeira causa da parada. Movimento não precisa de força para continuar, e sim para mudar.

Foi Isaac Newton quem transformou essa intuição num sistema completo. Em 1687, no Philosophiæ Naturalis Principia Mathematica, publicou as três leis que ligam força e movimento. Em conjunto com a gravitação universal, essas leis passaram a explicar com a mesma matemática desde a queda de uma pedra até a órbita dos planetas. Dessa obra vêm a definição de força usada até hoje e a unidade que leva o nome dele.

3 O que é força?

Depois dessa história, é possível definir força com cuidado. Em Física, força é a medida de uma interação entre dois corpos. Duas palavras dessa definição carregam o essencial, e vale destacar cada uma.

A primeira é interação. Força não é uma substância que um corpo guarda dentro de si, nem uma qualidade que ele possui, como a massa ou a temperatura. Não faz sentido dizer que “esta caixa tem 50 N”. A segunda palavra é dois. Força é sempre um acontecimento entre dois corpos: a corda puxa o balde, o ímã atrai o prego, a Terra atrai a maçã, o chão empurra os seus pés. Sempre que identificar uma força, você deve conseguir apontar quem a exerce e quem a sofre.

Uma força que atua sobre um corpo pode provocar dois tipos de efeito, muitas vezes ao mesmo tempo.

O chute na bola reúne os dois efeitos. Durante os poucos centésimos de segundo de contato, a bola se deforma visivelmente, o que é o efeito estático, e ganha velocidade, o que é o efeito dinâmico. Fotografias em câmara lenta de chutes profissionais mostram a bola achatada em quase metade do diâmetro no instante do impacto.

A unidade de força no Sistema Internacional é o newton, de símbolo N, em homenagem a Isaac Newton. A escolha não é arbitrária, pois o valor de 1 N vem diretamente da Segunda Lei de Newton, estudada mais adiante.

4 Força como grandeza vetorial

Imagine que alguém diga ter aplicado 200 N no carrinho de supermercado. A informação é insuficiente, e a falta importa: empurrar 200 N para a frente e 200 N para o lado produz resultados diferentes. Força é uma grandeza vetorial, e para descrevê-la o número sozinho não basta.

Por isso, ao escrever uma força, colocamos uma pequena seta sobre a letra, como em F, P e N. A seta lembra que aquele símbolo carrega direção e sentido, não apenas um valor. Para falar somente do número, usamos as barras de módulo, como em |F|, ou a letra sem seta, como em F = 200 N.

Um vetor força fica completamente definido por três características.

Na prática, uma força é representada por uma seta desenhada a partir do corpo: o comprimento indica o módulo, a inclinação indica a direção e a ponta indica o sentido. Duas setas de mesmo tamanho apontando para lados opostos representam forças que se cancelam. É desenhando essas setas que se resolve boa parte dos problemas de dinâmica.

5 Tipos de força

Apesar da variedade de interações possíveis na natureza, no Ensino Médio quase todo problema se resolve com meia dúzia de forças recorrentes. Convém conhecê-las pelo nome, porque em um problema de dinâmica o trabalho principal é identificar quais delas estão presentes.

Uma separação ajuda a organizá-las. Algumas forças exigem contato entre os corpos, como a normal, o atrito, a tensão e a elástica. Outras agem à distância, por meio de campos, como o peso e as forças elétricas e magnéticas. Dentre os casos particulares, destaca-se o empuxo, que é um contato distribuído exercido por um fluido.

Repare que a coluna da direita sempre nomeia um agente concreto: a Terra, a mesa, a corda, a superfície, a mola, o fluido. Isso não é coincidência, e sim a aplicação direta do teste da seção 3. Uma força sem agente identificável indica que algo saiu errado na análise.

6 Força resultante

Na prática, quase nunca há uma única força atuando. Neste momento, sobre você agem ao menos o peso e a normal da cadeira, e mais algumas se você segura o celular. Ainda assim, o efeito conjunto de todas elas equivale ao de uma única força, chamada força resultante.

A resultante é a soma vetorial de todas as forças que atuam sobre o corpo, e é ela que interessa para prever o movimento. Um corpo não sente cada força em separado, sente o efeito combinado. Quando a resultante é nula, o movimento não muda. Quando não é, o corpo acelera no sentido dela.

Quando a resultante é zero, isso não significa ausência de forças, e sim forças que se equilibram. Um lustre pendurado no teto tem peso e tensão de módulos iguais e sentidos opostos, de modo que a resultante é nula e o lustre permanece parado. Pelo mesmo motivo, um paraquedista em velocidade constante também tem resultante nula, ainda que esteja em pleno movimento.

7 Diagrama de corpo livre

A ferramenta que organiza toda a análise de forças é o diagrama de corpo livre, abreviado como DCL. Ele consiste em isolar mentalmente o corpo de interesse, apagar o resto do cenário e desenhar apenas as setas das forças que agem sobre ele.

O procedimento parece simples, e resolve o erro mais comum de quem começa, que é misturar as forças que o corpo sofre com as forças que o corpo exerce sobre os outros. No DCL entram apenas as primeiras. O livro sobre a mesa recebe peso e normal; a força que o livro faz na mesa existe, mas pertence ao diagrama da mesa, não ao do livro.

Um bom sinal de que o diagrama está correto é conseguir narrá-lo em voz alta: “a Terra puxa o bloco para baixo, a mesa o empurra para cima com a mesma intensidade, a mão o empurra para a direita e o atrito resiste para a esquerda”. Quando a narração faz sentido, o desenho costuma fazer também.
